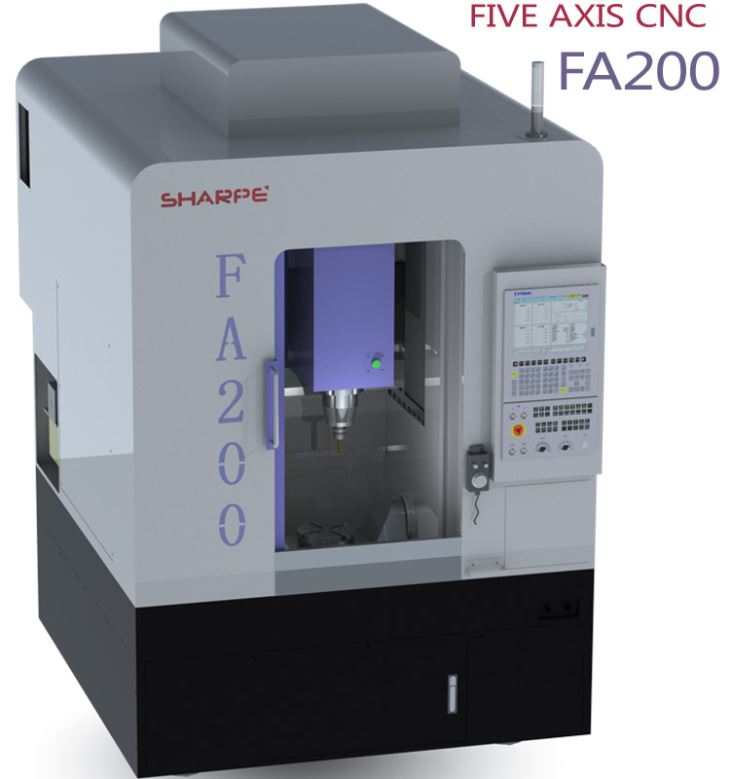

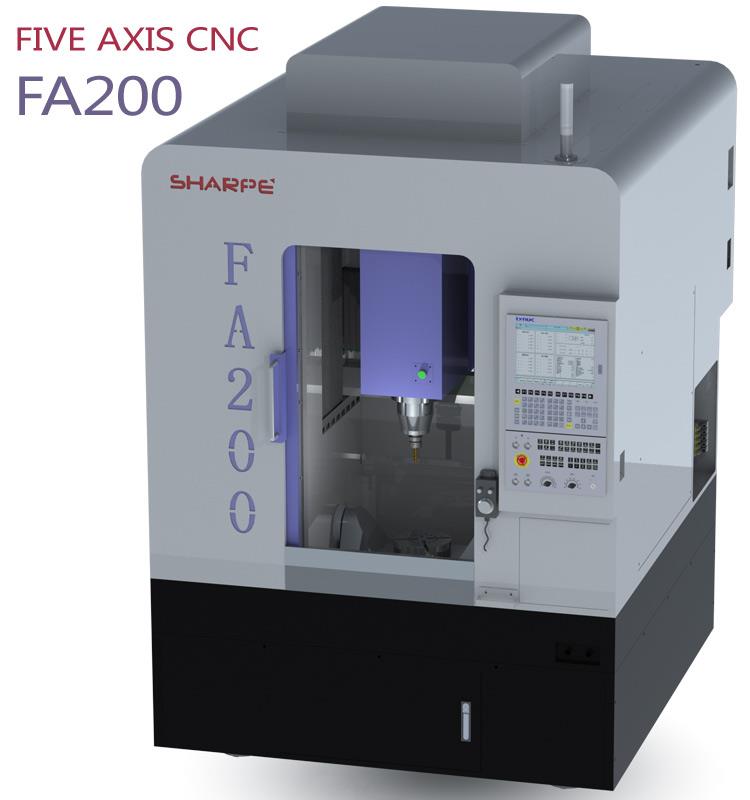

小型五轴加工中心FA200
适用范围：
该五轴加工中心是用于加工规格在直徑200mm之内的比较复杂的五轴零件。要合适五轴联动才可以进行加工的工件，能够打孔，铣切。加工的工件精度高，光洁度好。
产品简介：
1. 五轴联动；
2. 摇篮式工作台；
3. 切削力较大；
4. 转速高，光洁度好；
5. 带RTCP刀尖追随功能
产品特点：
1. 产品采用树脂砂工艺铸造，经过长时间时效处理；
2. 整体结构件采用一体型设计，刚性高；
3. 横梁采用天车式结构，受力更加平均分布；
4. 机床采用大跨距的对称布局，总体承载变形量非常小；
5. 天车式横梁采用双伺服电机驱动，平稳性绝佳；
6. 主轴采用较大尺寸BT30的高转速主轴，切削力大；
7. 刀库采用伺服刀库，换刀稳定而且换刀非常快；
8. 刀库处于机床中心，设计有纠错能力，防止错刀乱刀的可能；
9. 四轴和五轴采用摇篮式结构，活动空间大，加工区域大；
10. 整体钣金设计精巧，结构紧凑严密，外观大气；
11. 内防护是全封闭设计，只有加工工件和夹具是外漏；
12.A轴为滚子凸轮，与传统的蜗轮蜗杆对比更能凸显切削刚性，两侧四点滚动接触面互相拘束，滚子轴承与凸轮之间极低背隙，实现高加工精度，精细面粗糙度。
FA200五轴加工中心参数
1行程
2Xmm250
3Ymm220
4Zmm270
5回转轴C度0-360
6摆动轴A度±100
7工作台（工作区）
8装夹面（直径）mm200
9推荐三爪卡盘规格（外径）mm160
10工作台最大负载kg25
11主轴端面至工作台距离mm130-400
12换刀装置
13刀柄规格BT30
14刀库容量把16
15刀具最大直径mm50
16刀具最大长度mm80
17换刀时间sec5
18主轴（电主轴）
19外圆直径mm125
20最高转速rpm24000
21使用电压V380
22冷却方式油冷
23轴端连接BT30
24进给速度
25X/Y/Z轴mm/min30000
26回转轴C度/min.rpm10800
27摆动轴A度/min.rpm10800
28锁紧系统
29C轴自锁
30A轴油刹
31位置精度
32定位精度
33X/Y/Z轴mm±0.01/300
34回转轴C度±0.006
35摆动轴A度±0.006
36重复定位精度
37X/Y/Z轴mm±0.005
38回转轴C度±0.004
39摆动轴A度±0.004
40电源
41工作电压和频率V/Hz380/50
42输入功率KVA5
43控制电压V24DC
44工作气压bar6
45机床重量kg2500
46机床尺寸（长宽高）mm1645*2060*2460
